Jak zmienia się zakres badań podłoża od koncepcji do projektu wykonawczego

Projektant na początku każdej inwestycji budowlanej musi określić, ile precyzyjnych danych o warunkach gruntowych jest niezbędnych do podjęcia bezpiecznych decyzji konstrukcyjnych. Ustalenie właściwych proporcji bywa wyzwaniem. Zbyt ograniczony zakres rozpoznania grozi poważnymi zmianami w dokumentacji na późniejszych etapach, natomiast nadmierna liczba odwiertów podnosi koszty bez uzasadnienia merytorycznego. Optymalizacja tego procesu wymaga uwzględnienia etapu prac, od wstępnej koncepcji aż po szczegółowy projekt wykonawczy, a także potencjalnego ryzyka związanego z lokalną zmiennością i nośnością podłoża.

Jak kategoria geotechniczna określa minimalny poziom rozpoznania?

Kategorię geotechniczną obiektu budowlanego ustala się w opinii geotechnicznej na podstawie stopnia skomplikowania warunków gruntowych oraz samej charakterystyki planowanej konstrukcji. Polskie przepisy techniczno-budowlane wyraźnie dzielą inwestycje na trzy grupy, co bezpośrednio rzutuje na minimalne wymagania nakładane na inżynierów. Pierwsza kategoria obejmuje niewielkie obiekty w prostych warunkach, gdzie w zupełności wystarczają analizy jakościowe, pojedyncze wiercenia oraz podstawowa weryfikacja makroskopowa. Sytuacja zmienia się przy większych inwestycjach infrastrukturalnych i przemysłowych. Rozpoznanie dla obiektów drugiej i trzeciej kategorii wymusza już zastosowanie rygorystycznej oceny ilościowej. Przygotowanie specyfikacji wymaga zgromadzenia precyzyjnych parametrów wytrzymałościowych zgodnie z wytycznymi normy Eurokod 7 (PN-EN 1997-2), co narzuca gęstszą siatkę punktów badawczych i konieczność wykonania zaawansowanych pomiarów in-situ.

Zasady te ewoluują w miarę postępu prac nad samą dokumentacją. Na etapie koncepcji inwestor potrzebuje wyłącznie ogólnego obrazu sytuacji wodno-gruntowej, który pozwala ocenić opłacalność przedsięwzięcia, zidentyfikować główne zagrożenia i wstępnie założyć typ posadowienia. Kontekst diametralnie zmienia się przed przygotowaniem projektu budowlanego i wykonawczego. Inżynierowie potrzebują wtedy ścisłych parametrów obliczeniowych, obejmujących odkształcalność, kąt tarcia wewnętrznego czy moduły ściśliwości, aby bezpiecznie zwymiarować żelbetowe fundamenty. Właśnie na tym kluczowym etapie właściwie zaplanowane Badania geotechniczne gruntu dostarczają danych niezbędnych do stworzenia wiarygodnego modelu obliczeniowego. Brak rzetelnych informacji na tym kroku uniemożliwia prawidłowe przejście do fazy realizacyjnej i blokuje uzyskanie ostatecznych pozwoleń.

Kiedy dane z sondowań zamykają model projektowy?

Standardowe procedury wiertnicze nie zawsze dają pełen obraz sytuacji, szczególnie gdy planowana inwestycja napotyka trudne warunki wodno-gruntowe. Występowanie gruntów spoistych o niskiej przepuszczalności, torfów lub skomplikowane układy wód podziemnych wymuszają na projektantach zastosowanie nowocześniejszych metod terenowych. Sondowania statyczne CPT oraz CPTU pozwalają uzyskać ciągłe profile parametrów podłoża bezpośrednio w miejscu badania, eliminując błędy związane z pobieraniem, odprężeniem i transportem próbek do laboratorium. Wyniki z tych urządzeń pomiarowych ułatwiają precyzyjne wyznaczenie granic poszczególnych warstw geotechnicznych i wyliczenie docelowych wartości oporu na podstawie korelacji z Eurokodu.

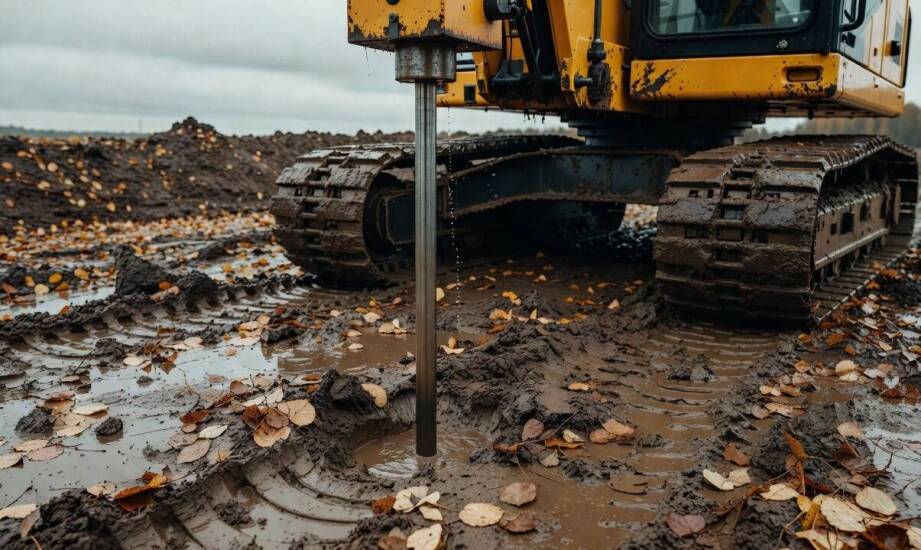

Uzyskanie kompletnego zestawu informacji nierzadko wymaga wykorzystania specjalistycznego sprzętu o dużej sile wciskania. Spółka BAARS realizuje zaawansowane pomiary przy użyciu technologii direct pushing, wykorzystując do tego celu rozbudowany park maszynowy dostosowany do pracy na lądzie oraz w środowisku wodnym. Pomiary z użyciem piezostożków (CPTU) rejestrują ciśnienie wodne w porach gruntu, co ułatwia inżynierom ocenę przepuszczalności podłoża. Przeprowadzenie dodatkowych testów dyssypacji czy użycie dylatometru sejsmicznego (SDMT) dostarcza twardych danych o sztywności i historii naprężeń gruntu, które ostatecznie zamykają model projektowy inwestycji.

Zbyt skąpe rozpoznanie i opieranie się wyłącznie na archiwalnych mapach niesie za sobą poważne konsekwencje dla całego procesu budowlanego. Niezgodności wykryte dopiero na etapie prowadzenia głębokich wykopów zmuszają wykonawcę do wstrzymania prac i zlecenia dodatkowych odwiertów ratunkowych. Biuro projektowe musi następnie całkowicie przeprojektować układ posadowienia, zmieniając na przykład fundamenty bezpośrednie na drogie palowanie. Taka rewizja dokumentacji wykonawczej zawsze wydłuża harmonogram o wiele tygodni i znacząco zwiększa koszty po stronie głównego inwestora.

Właściwe zaplanowanie programu pomiarów terenowych nigdy nie polega na mechanicznym odhaczaniu punktów z normy budowlanej. Dobór odpowiednich metod i głębokości zależy od skrzyżowania trzech nierozerwalnych czynników: etapu zaawansowania projektu, kategorii geotechnicznej oraz faktycznej zmienności przestrzennej podłoża. Zgromadzenie wiarygodnych danych in-situ jeszcze w fazie projektowej chroni kapitał przed nieprzewidzianymi problemami wykonawczymi i gwarantuje stabilność konstrukcji przez dekady eksploatacji.
